? ? 什么是熱處理？

? ? 就是將固態(tài)金屬通過(guò)一定的加熱溫度，一定時(shí)間的保溫和一定的速度冷卻，來(lái)改變金屬及合金的內部組織結構，改變金屬及合金的物理，化學(xué)和機械性能的方法。

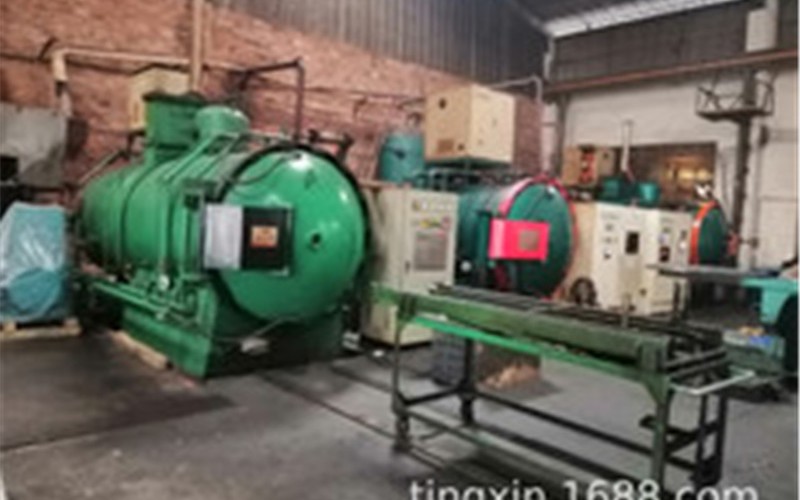

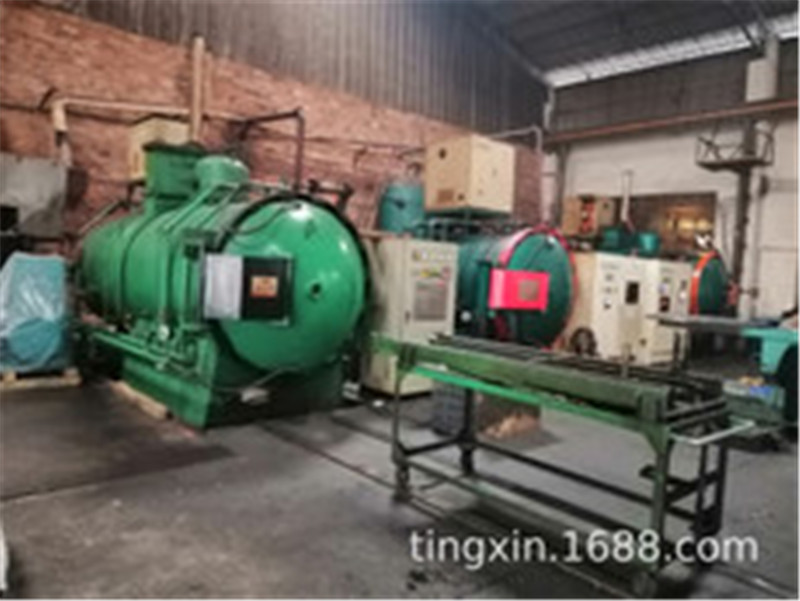

? ? 同理真空熱處理就是將金屬及其合金放在真空熱處理設備內，通過(guò)加熱，保溫和冷卻來(lái)改變金屬及合金的內部組織結構，改變金屬及合金的物理，化學(xué)和機械性能的方法。

? ? 只是加熱方式和冷卻介質(zhì)不同。

? ? 真空熱處理工藝的分類(lèi)

? ? 基本上可分為以下幾大類(lèi)：1.真空淬火、2.真空回火、3.真空退火、4.真空滲碳、5.真空滲氮、6.真空滲金屬等。

? ? 我們日常模具處理最常用的就是真空淬火。

? ? 真空熱處理的優(yōu)缺點(diǎn)

? ? 真空熱處理優(yōu)點(diǎn)：

? ? 1 處理模具表面無(wú)氧化。

? ? 2 真空脫氣作用。

? ? 3 脫脂作用。

? ? 4 處理工件無(wú)氫脆。

? ? 5 淬火工件變形小。

? ? 6 真空熱處理工藝穩定性和重復性好。

? ? 7 節能環(huán)保，操作安全。

? ? 缺點(diǎn)：

? ? 1有些合金元素在真空中蒸發(fā)較大。

? ? 2 設備投資大。

? ? 3生產(chǎn)周期長(cháng)，真空保溫時(shí)間一般是鹽浴爐的6倍，是空氣爐的2倍。

? ? 常見(jiàn)的幾種模具失效形式和解決方法

? ? 1 熱處理過(guò)程中出真空爐直接開(kāi)裂

? ? 2? 回火出來(lái)開(kāi)裂。

? ? 3? 使用過(guò)程中九+天內開(kāi)裂{這一類(lèi)失效形式主要是發(fā)生在壓鑄模和熱鍛模類(lèi)}。

? ? 4? 模具設計不合理開(kāi)裂。

? ? 5? 早期龜裂{主要發(fā)生在用普通空氣爐處理的模具，引起的原因是模具在處理過(guò)程中表面氧化脫碳造成。

? ? 6? 沖塌。

? ? 7? 熱處理淬火變形過(guò)大。

? ? 8? 經(jīng)處理過(guò)后在加工過(guò)程中發(fā)生的變形，開(kāi)裂。

? ? 模具鋼真空熱處理規范工藝

? ? 模具鋼的真空淬火都必須先進(jìn)行預熱再淬火，低合金鋼如40CY. 60Si2Mn。中合金鋼如CrWMn、9SiCr、5CrNiMo等，一般都采取加熱法即650預熱——到850度淬火溫度加熱。高合金鋼如我們常用到的H13? ?Cr12MoV等一般采取三級加熱即650——850——1030度淬火加熱。? 高速鋼淬火應多加一級預熱650——850——1000——1200度淬火。

?文章來(lái)源：http://www.datongjack.com/
